0519-88678001 0519-88908008盤式干燥機工作原理

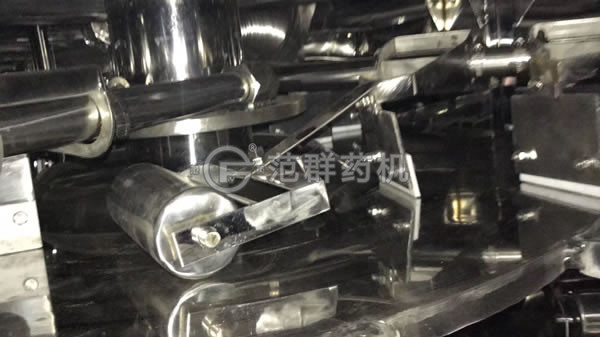

濕物料自加料器連續地加到干燥器上部***層 干燥盤上，帶有耙葉的耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在 外緣落到下方的大干燥盤外緣，在大干燥盤上物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續 地流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水和導熱油，加熱介質由干燥盤的一端進入，從另一端導出 。已干物料從***后一層干燥盤落到殼體的底層，***后被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出，真空型盤式 干燥器的濕氣由設在頂蓋上的真空泵口抽出。從底層排出的干物料可直接包裝。通過配加翅片加熱器、溶劑回收冷凝器、袋式除塵器、干料返 混機構、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物料，可方便地回收溶劑，并能進行熱解和反應操作。
盤式干燥機動畫演示
盤式干燥機主要應用領域
干燥 熱解 煅燒 冷卻 反應 升華
（一） 有機化工產品
聚氯乙烯樹脂、聚四氟乙烯樹脂、反丁烯二酸、蒽醌、硝基蒽醌、對氨基苯酚 、三聚氰胺、氰尿酸、對氨基苯磺酸、抗氧劑168、色酚As、硬脂酸鹽、苯胺、硝基苯胺、雙季戊四醇、氯化石蠟、甲酸鈣、三乙烯二胺、苯亞 磺酸鈉、間苯二甲酸、二甲酯五磺酸鈉、硫脲、油溶性苯胺黑染料、酸性黑染料等有機化工原料和中間體。
（二）無機化工產品
輕質 碳酸鈣、活性碳酸鈣、納米級超細碳酸鈣、碳酸鎂、氫氧化鋁、白灰黑、碳酸鍶、碳酸鋇、碳酸鉀、立德粉、保險粉、硫酸鋇、硫酸鉀、微球 催化劑、氫氧化鎂、硫酸銅、硫酸鎳、鎳酸胺、鉬酸鈉、氯化鈉、冰晶石、氧化鐵紅、氫氧化鋰、氫氧化鎳、氫氧化鋯、磷酸鈣、硫磺等。
（三） 醫藥、食品
氨芐青毒素、鄧鹽、左旋苯甘氨酸及中間體、頭孢氨噻、頭孢三嗪、安乃近、西咪替丁、維生素B12、維生素C、藥 用鹽、藥用氫氧化鋁、藥用偏硅酸鎂、咖啡因、茶、花提取物、銀杏葉、巧克力粉、淀粉、玉米胚芽等原料及醫藥中間體。
（四） 飼料、 肥料
碳酸鉀、生物鉀肥、蛋白飼料、飼料用金霉素、菌絲體、麩皮、酒糟、糧食、種子、除草劑、纖維素、飼料磷酸氫鈣等。
盤式干燥機使用特點
（一） 調控容易、適用性強
1、調整料層厚度、主軸轉速、耙臂數量、耙葉型式和尺寸可使干燥過程達到***佳。
2、每層干燥盤皆可單獨 通入熱介質或冷介質，對物料進行加熱或冷卻，物料溫度控制準確、容易。
3、物料的停留時間可以***調整。
4、物料流向單一，無 返混現象，干燥均勻、質量穩定、不需在混合。
（二）操作簡單、容易
1、 干燥器的開車、停車操作非常簡單。
2、停止 進料后，傳送物料的耙葉能很快地排空干燥器內的物料。
3、通過特殊的大規格檢視門和視鏡，可以對設備內進行很仔細的清洗和觀察。
（三）能耗低
1、料層很薄，主軸轉速低，物料傳送系統需要的功率小，電耗少。
2、以傳導熱進行干燥，熱效率高，能量 消耗低。
（四）操作環境好，可回收溶劑，粉塵排放符合要求
1、常壓型：由于設備內氣流速低，而且設備內濕度分布上高下 低，粉塵很難浮到設備頂部，所以頂部排濕口排出的尾氣中幾乎不含有粉塵。
2、密閉型：配備溶劑回收裝置，可方便地回收載濕氣體中的 有機溶劑。溶劑回收裝置簡單，回收率高，對于易燃、易爆、有毒和易氧化的物料，可用氮?dú)庾鳛檩d濕氣體進行閉路循環，使之安全操作。特 別適用于易燃、易爆、有毒物料的干燥。
3、真空型：在真空狀態下操作的盤式干燥器，特別適用于熱敏性物料的干燥。
（五）安 裝方便、占地面積小
1、干燥器整體出廠，整體運輸，只需吊裝就位，安裝定位非常容易。
2、由于干燥盤層式布置、立式安裝， 既使干燥面積很大，占地面積也很小。
盤式干燥機技術特性
（一）干燥盤
1、設計壓力：一般為0.4MPa，***大可達1.6MPa。
2、***高使用壓力：一般≤0.4 MPa，***高可達1.6 MPa。
3、 加熱介質：蒸汽、熱水、導熱油，干燥盤溫度≤100℃時用熱水加熱，100℃～150℃時用≤0.4 MPa飽和水蒸氣或過熱蒸汽加熱，150℃ ～320℃時用導熱油加熱，>320℃時可采用電、導生油、熔鹽等方式加熱。
（二）物料傳送系統
1、主軸轉速：1～10轉/分，電 磁或變頻無級調速。
2、耙臂：每層干燥盤上有2～8支固定在主軸上的耙臂。
3、耙葉：絞接在耙臂上，能隨盤面上下 浮動保持接觸，有多種型式。
4、碾滾：對易結塊和需要破碎的物料，在適當位置配加碾滾，可以強化傳熱和干燥過程。
（三 ）殼體
有常壓、密閉、真空三種型式
1、常壓型：原筒或八棱柱形，有整體和對開兩種結構。加熱介質進出口主管道可以在殼 體內，也可以在殼體外。
2、密閉型：圓筒形殼體，能承受5Kpa內壓，加熱介質進出口主管道可以在殼體內，也可以在殼體外。
3、真空型：圓筒形殼體，設計壓力為外壓0.1MPa，加熱介質進出口主管道在殼體內。
盤式干燥機技術規格
|
規格
|
外徑
|
高度
|
干燥面積(m2)
|
功率(kW)
|
規格
|
外徑
|
高度
|
干燥面積(m2)
|
功率(kW)
|
|
1200/4
|
1850
|
2608
|
3.3
|
1.1
|
2200/18
|
2900
|
5782
|
55.4
|
5.5
|
|
1200/6
|
3028
|
4.9
|
2200/20
|
6202
|
61.6
|
||||
|
1200/8
|
3448
|
6.6
|
1.5
|
2200/22
|
6622
|
67.7
|
7.5
|
||
|
1200/10
|
3868
|
8.2
|
2200/24
|
7042
|
73.9
|
||||
|
1200/12
|
4288
|
9.9
|
2200/26
|
7462
|
80.0
|
||||
|
1500/6
|
2100
|
3022
|
8.0
|
2.2
|
3000/8
|
3800
|
4050
|
48
|
11
|
|
1500/8
|
3442
|
10.7
|
3000/10
|
4650
|
60
|
||||
|
1500/10
|
3862
|
13.4
|
3000/12
|
5250
|
72
|
||||
|
1500/12
|
4282
|
16.1
|
3.0
|
3000/14
|
5850
|
84
|
|||
|
1500/14
|
4702
|
18.8
|
3000/16
|
6450
|
96
|
||||
|
1500/16
|
5122
|
21.5
|
3000/18
|
7050
|
108
|
13
|
|||
|
2200/6
|
2900
|
3262
|
18.5
|
3.0
|
3000/20
|
7650
|
120
|
||
|
2200/8
|
3682
|
24.6
|
3000/22
|
8250
|
132
|
||||
|
2200/10
|
4102
|
30.8
|
3000/24
|
8850
|
144
|
||||
|
2200/12
|
4522
|
36.9
|
4.0
|
3000/26
|
9450
|
156
|
15
|
||
|
2200/14
|
4942
|
43.1
|
3000/28
|
10050
|
168
|
||||
|
2200/16
|
5362
|
49.3
|
5.5
|
3000/30
|
10650
|
